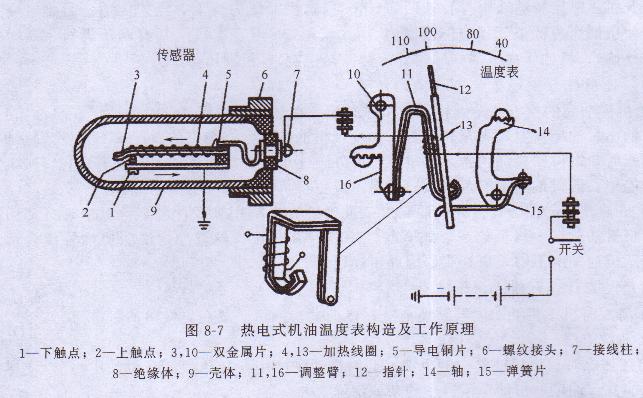

當柴油發電機的機油溫度過高時，機油通過傳感器的殼體9將雙金屬片3加熱到與機油相同的溫度，而加熱線圈4再加熱雙金屬片3使觸點1和2張開，而後電路時通時斷。結果，減少了機油溫度表通電的時間，加熱線圈1 3加熱時間相應縮短，使雙金屬片調整臂1 1的彎曲量小，指針擺動角度也小。此時指針1 2指在高油溫的位置。當機油溫度超過1 1 0℃時，觸點副處於常開位置，機油溫度表電路處於斷電狀態，指針指在1 1 0℃。

    調整臂16和軸14分別調整指針和表盤。在使用時應注意柴油發電機機油溫度傳感器和機油溫度表的配套使用。例如302機油溫度表應與306機油溫度傳感器配合使用。
