④卡門漩渦空氣流量計  在汽油發電機進氣通道中設置有一個錐形或三角形的漩渦發生器，當空氣通過時，漩渦發生器的後麵產生兩列不對稱卻十分規則的漩渦，此漩渦被稱之為卡門漩渦。單位時間內流過漩渦發生器下遊某點處漩渦的數量與空氣流速成正比。通過測量單位時間內流過的漩渦數量便可以計算出空氣的流速和流量。

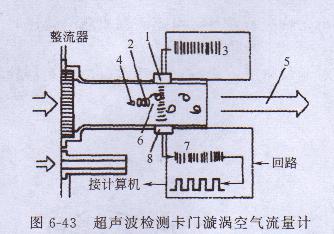

    測量漩渦數量的方法有兩種。一種是超聲波測量法，如圖6-43所示，即通過向漩渦的垂直方向發射超聲波，接收器接收到頻率隨氣流漩渦而變化的超聲波，經濾波、整形

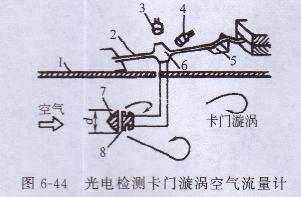

後形成與漩渦數量對應的矩形脈衝信號。另一種是光學測量法，如圖6-44所示。用導壓孔將漩渦發生器的壓力振動引向用薄金屬片製成的反光鏡表麵，使反光鏡產生振動。反

光鏡將發光管投射的光反射給光電管，反光鏡產生振動時，光電管便產生與漩渦頻率相對應的電信號。

 汽油發電機的卡門漩渦空氣流量計信號反應靈敏，測量精度較高。
